隨著4G、5G無線網絡的快速發展，無線網絡通訊越來越穩定，速度越來越快，完全可以滿足工業控制對安全、可靠的通訊需求，且無線網絡覆蓋廣，使用方便，流量資費也在大幅下降。隨著人工工資快速增長，無人值守、集中監控需求大幅增加。因此工業設備通過4G網絡來實現遠程控制得到了快速的發展，且穩定性、可靠性完全可以滿足常規的使用要求。
PLC是一種邏輯可編程控制器，因其可靠穩定，編程相對容易，在工業控制上得到了大規模的運用。本文我們來介紹目前主流PLC如何通過4G網絡來實現遠程控制的。
PLC的怎么通過4G無線實現遠程通訊，下面介紹2種常用方式：
1、DTU
PLC最開始是通過GPRS無線網絡來實現遠程通訊，最早得到運用的是DTU，DTU是通訊方式是類似485通訊modbus協議的透傳協議。
DTU使用配置比較麻煩，一般只支持485通訊，協議基本都是MODBUS，不支持各品牌PLC自有協議，還有DTU基本是屬于透傳，利用上位機系統協議來解析接收數據，數據在網絡傳輸過程中發送沒有握手協議，容易受網絡干擾丟失數據。
DTU一般需要做上層軟件的人員還需要懂modbus協議，做底層硬件的人還需要將PLC協議轉為modbus協議，早期的DTU還需要配置網絡節點，使用對技術人員要求比較高。還有就是透傳協議，采用的是輪詢的通訊方式，因此傳送數據不能太多，延遲比較大，一般傳送周期需要10S左右。
DTU以GPRS通訊的居多，GPRS網絡隨著4G\5G的大規模商用，有退網風險。但是DTU價格低廉，在對數據實時性和穩定性要求不高的環境可以使用。
2、PLC協議網關

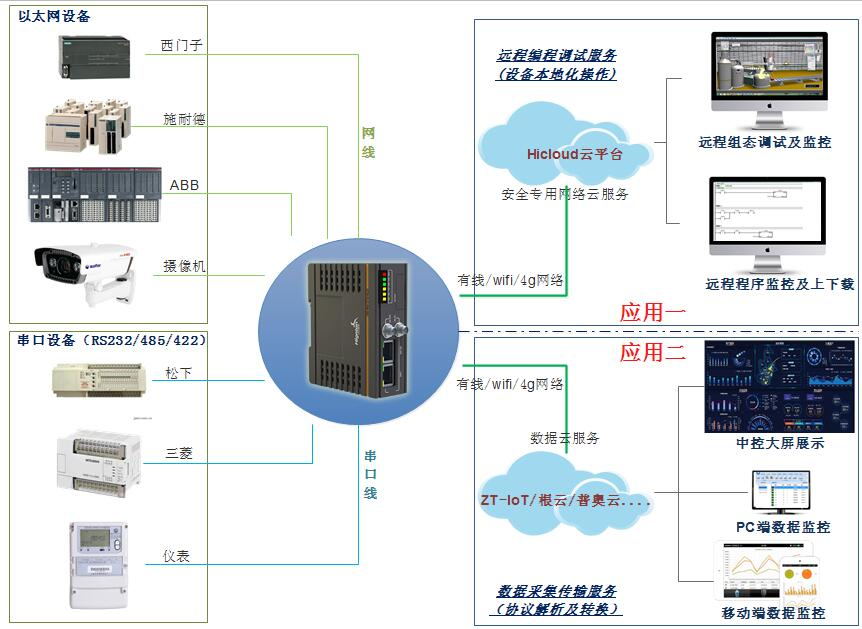

現在PLC無線遠程控制采用協議網關+云的模式比較多，拓?fù)鋱D如下：
協議網關就是硬件模塊內置了各種品牌的PLC協議，和觸摸屏一樣，通過上位軟件配置，選擇通訊協議，建立變量和寄存器的映射，再將配置好的程序下載到網關硬件中。協議網關一般是基于ARM做的系統。廠商已經集成好了各種協議，通訊設置方式也基本和觸摸屏、組態軟件設置一樣，一般做工控的技術人員都熟悉，非常容易上手。協議網關一般都有485、232、網口等多種通訊口，基本上支持市場上所有主流的PLC。
協議網關建立和PLC通訊后，會在自己的處理器內部將變量數據進行處理，形成網絡通訊協議，再發4G網絡發送給云服務器，或者接收云服務器的命令，在自己處理器內部還原成PLC協議。在數據處理這塊，功能強大的網關，會對數據進行打包壓縮，并加密，采用非透明傳輸?shù)哪Ｊ剑瑴p小數據傳輸流量，并增加網絡握手協議和數據重發機制，從而保證數據的安全和可靠。壓縮打包技術，能發送更多的數據，且能加快數據發送，一般能做到發送周期在1S以內。協議網關由于配置簡單，且功能強大，在對數據要求比較高的項目廣泛采用。

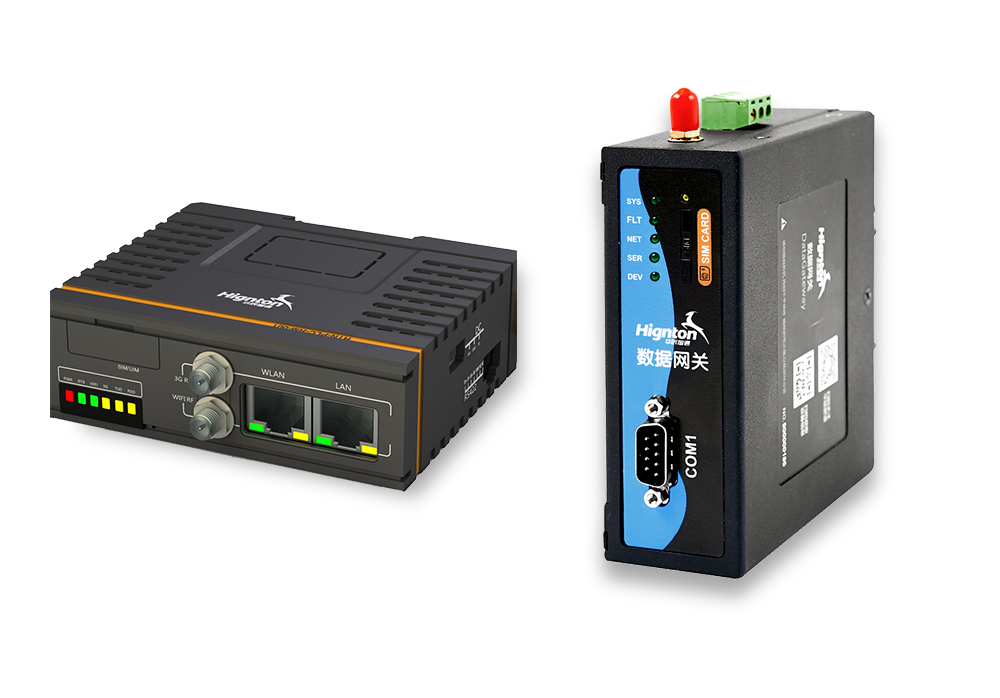

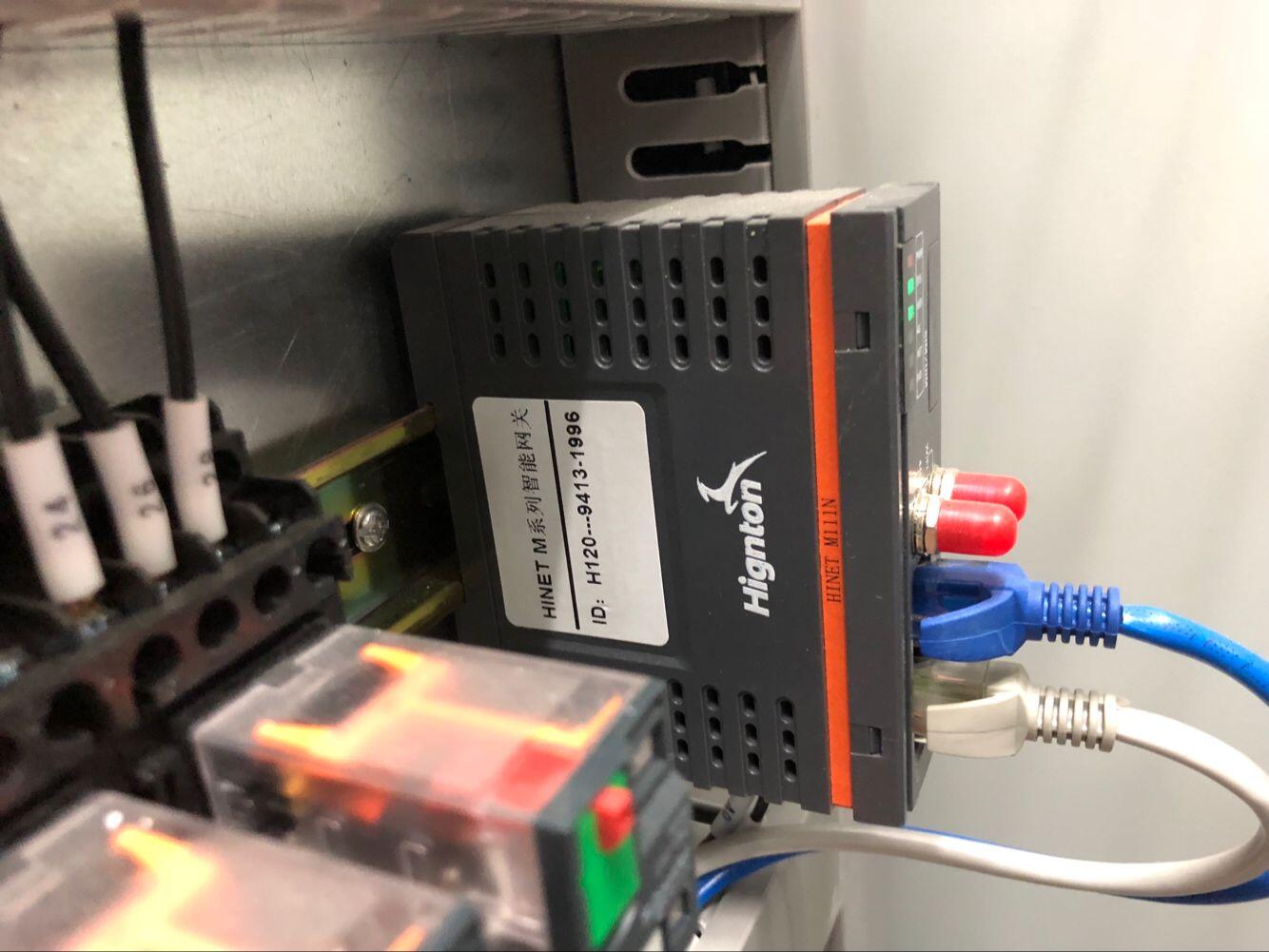

HINET工業智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。支持4G、WIFI、以太網等多種互聯網接入方式。
1、 實現工業現場設備遠程控制；
2、 實現設備固件遠程升級，程序上下載，可靈活接入各種設備管理平臺；
3、 實現工業現場觸摸屏遠程控制和組態畫面遠程映射；
4、 可同時與多臺PLC或觸摸屏遠程通訊；
5、實現西門子、三菱、歐姆龍、施耐德、臺達、匯川、和利時、松下、永宏、海為和 MODBUS 系列等PLC等主流協議硬件解析；
6、 實現PLC遠程監控，PLC遠程編程，PLC遠程調試，PLC遠程上下載，PLC遠程控制，PLC數據采集，PLC遠程通訊；
華辰智通PLC協議網關產品優勢：
1、 多樣的通訊接口：多種通訊接口結合，可兼容RS232\RS485\RS422\以太網等各種接口PLC，即插即用；
2、 超強的環境適應能力：多通訊方式結合，結合WIFI、以太網、4G等多種通訊方式，適應各種工業環境；
3、 極高的安全性：采用VPN over P2P遠程安全通訊方式，結合RSA加密算法確保通訊安全，嚴防數據泄漏；
4、 極強的穩定性：支持?jǐn)嗑€重連，異常恢復、系統自監控，確保設備實時在線，確保監控系統正常運行；
5、 極簡易的安裝方式：體積小巧，導軌安裝。
6、支持遠程定義和修改設備及變量采集規則。
7、支持以下觸摸屏遠程上下載程序：西門子、三菱、施耐德、步科，威倫、昆侖通泰、顯控、維控等以太網或者USB口的觸摸屏。
8、支持WINCC、組態王、力控等等組態軟件遠程組態、遠程監控。
9、支持西門子、三菱、歐姆龍、松下、施耐德、臺達、永宏、安川、匯川、信捷等等各種PLC遠程上下載程序、PLC遠程監控、PLC在線編程。
10、可連接工業控制設備如PLC、運動控制器、工控機、變頻器等
11、設備設有PLC、網口、串口等標準通用接口，可即時與各類工控設備進行連接。
12、開放的數據編程接口，無需編程,配置簡單
13、PLC協議網關支持采集西門子PLC、三菱PLC、歐姆龍PLC、臺達PLC、施耐德PLC、匯川PLC和各種Modbus協議設備的數據。
