隨著plc通信能力的增強，電氣自動化程度的要求也越來越高，設備商們?cè)絹?lái)越希望借助互聯網的方便便捷來實現各種自動化的需求，使得監控變得更加靈活方便。如何將plc接入互聯網，華辰智通的HiNet工業智能網關系列產品可針對串口類型的plc實現plc遠程監控與故障診斷。

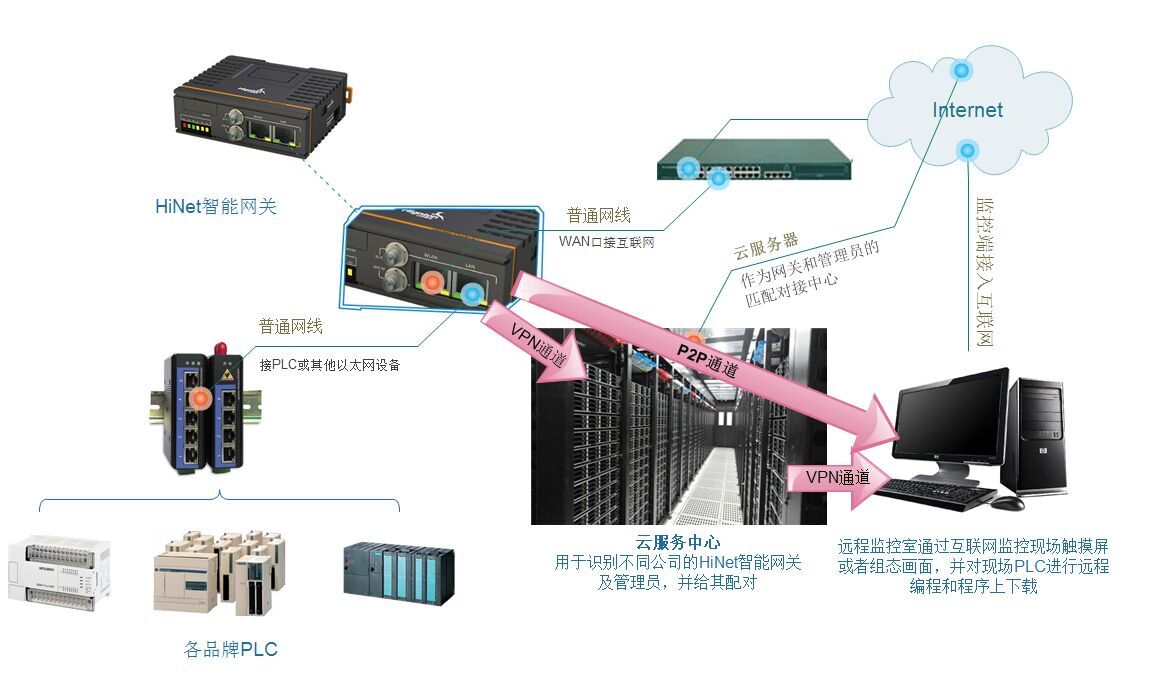

一、系統構成
HiNet
工業智能網關與HiCloud云平臺和HinodeWindowClient客戶端相配合，實現對現場設備進行無人監守的遠程實時監控及故障檢測與診斷。
HiNet智能網關與現場plc相連，負責現場數據的采集和控制，以及報警和故障診斷等
HiCloud云平臺負責管理所有的客戶端和現場HiNet智能網關的通訊，保存工業現場發來的歷史數據和一些故障數據、報警數據、設置數據等，返回用戶服務器的查詢結果。
HinodeWindowsClient客戶端是用戶操作系統的一個窗口，它將云服務器與pc端編程軟件等通訊連接，實現plc程序的上傳和下載等。
云服務器將客戶端傳過來的請求進行處理后再轉發給PLC，也可以對plc返回的信息進行處理，以客戶端認可的形式回傳給客戶，使得客戶可以在遠程監控plc的工作狀態，并通過plc控制現場設備。
HiNet網關系列目前可支持RS-232、RS485或RS422等串口類型的plc。
二、plc監控與故障診斷設計
Plc遠程監控系統可采集現場的模擬量、數字量和開關量，并實時反饋回中心服務器供客戶端使用。同時對這些數據經過故障算法做出報警并診斷，將可能的故障數據上傳至中心服務器，以供異地用戶下載并診斷，實現遠程故障診斷，具體可實現：
1、對整個遠程信息系統的設備進行監控和管理；
2、實時監控設備運行狀態，當設備發生報警時，通過報警提示聲音和畫面，顯示發生故障設備的報警信息，提醒相關人員，及時進行故障維修；
3、報警信息實時采集，設備發生故障報警時，實時采集故障報警代碼信息內容，并將數據保存起來。
4、歷史數據查詢?？筛鶕?jù)設備報警時間、設備類型、單臺設備、故障類型等要求進行信息查詢；
5、按照用戶的要求，自動生成各類設備運行狀態分析報表，如設備日故障報表，月報表等；
6、系統支持。包括幫助信息和系統維護信息。
華辰智通致力于為工業企業提供成熟、可靠的工業互聯網整體解決方案，為工業企業搭建符合企業自身的互聯網生態平臺。努力推動企業上云、設備上云、企業上平臺、設備上平臺等政策落地。
