PLC遠程監控與數據采集方案
隨著物聯網的快速發展，通過手機或PC終端對設備系統的控制單元PLC的運行進行遠程預警監控的技術已經非常成熟。基于手機或PC終端的PLC遠程監控控制系統能給設備的生產廠家和使用方都帶來極高的經濟利益。設備使用方能隨時觀察設備的運行狀態，及時進行預警，提高了設備運行的可靠性，避免設備故障帶來不必要的損失。生產方能也能通過遠程實時查看設備的運行狀態，來及時排除故障，提高售后維修的時效性 ，提高客戶對產品的滿意程度，提升產品的品牌。
PLC遠程監控與數據采集工具：
電腦+華辰智通生產的工業智能網關一套+PLC設備（西門子、臺達、歐姆龍、信捷、三菱、施耐德、匯川、和利時、松下、永宏、海為……）
手機或PC終端遠程監控PLC系統的原理
手機或PC終端遠程監控PLC系統是邊緣計算、網絡通信技術和控制技術的結合的一門先進技術。邊緣計算：通過解析PLC協議，采集PLC數據到網關節點進行數據運算、數據處理，這樣能夠減少請求響應時間、減少網絡帶寬同時保證數據的安全性和私密性。信息技術發展使得遠程監控技術得以快速發展。遠程監控技術是遠程監測和遠程控制的結合，遠程監測是指遠程獲得被監控資源對象的數據信息，遠程控制是指遠程發送命令控制現場資源對象的運行狀態。一個遠程監控系統通常由遠程監控端系統、遠距離數據傳輸、現場監控端系統構成，基本結構模型如下圖所示。三個子系統分工合作，共同實現對遠程資源的監控。

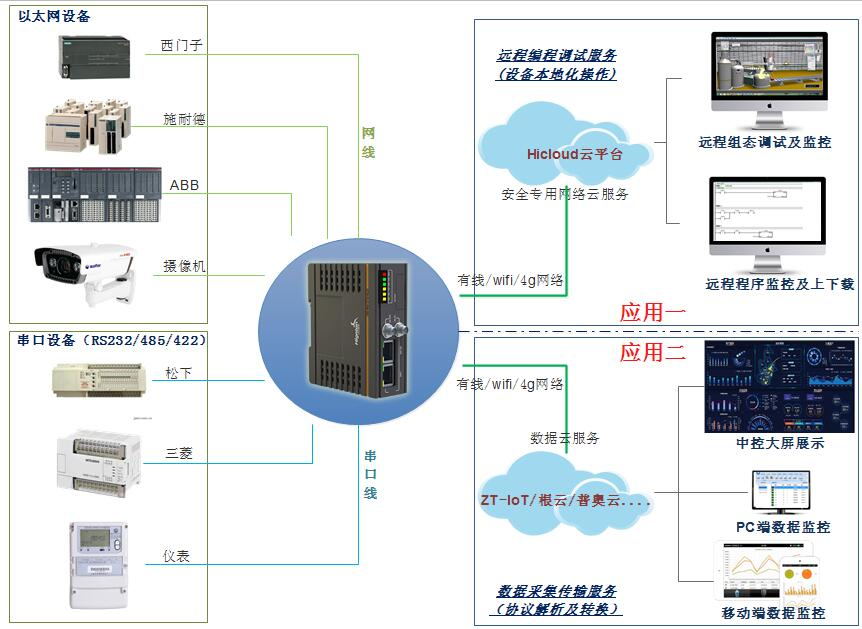

手機或PC終端遠程監控PLC系統的硬件組成
PLC作為一種高性能的控制裝置，具有穩定可靠、功能齊全、應用靈活方便、操作維護方便的優點，在工業控制系統中廣泛運用。但是PLC一般使用專用的通訊協議，手機或PC終端使用網絡通訊協議一般不能直接和PLC通訊，因此現場控制終端需要加一個遠程通訊終端，實現PLC專用協議的和手機或PC終端通訊協議的轉換。在本遠程監控系統中，我們采用智能網關來實現通訊協議的轉換。因此本系統硬件由手機或PC終端，智能網關，PLC組成。
PLC遠程監控與數據采集系統組成：

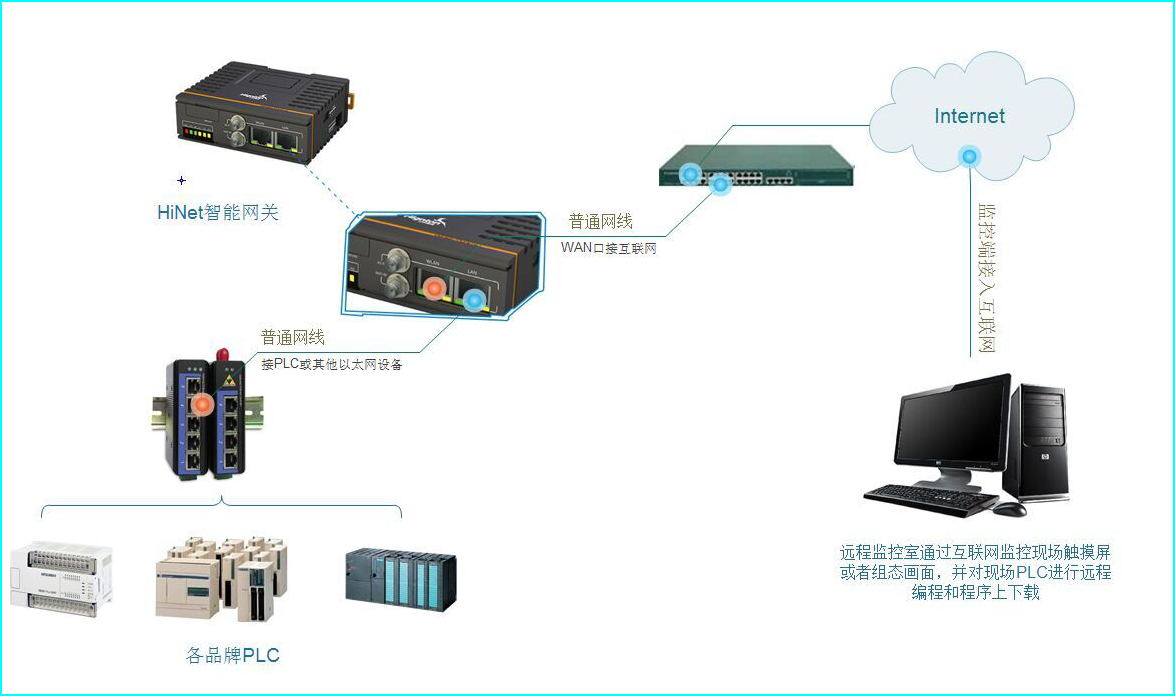

PLC遠程數據采集系統結構如圖所示，通過數據采集系統硬軟件對包括PLC、儀表或者工控機等在內的設備進行實時狀態、參數、故障等數據的采集，通過VPN方式，采集系統將數據遠傳至云端通訊服務，云端通訊服務接收和處理數據后存入數據服務器，再通過應用服務器將數據進行處理后通過web或者webservice方式提供給 WEB端（PC、平板、手機）或者APP端以進行展示、分析、診斷和管理等界面。
PLC遠程監控與數據采集系統特點
a、強大的協議解析能力，HiNet工業智能網關可同時兼容西門子、三菱、和利時等各品牌各型號的PLC；
b、多樣的通訊接口，可同時使用Rs232/485及Rs422等方式與網關進行通訊；
c、超強的環境適應能力，同時擁有WiFi、4G、以太網等多種通訊方式，適應各種復雜工業環境；
d、極高的安全性，HiNet
工業智能網關采用VPN專用安全通訊通道，RSA加密算法確保通訊安全，嚴防數據外泄；
e、極強的穩定性，HiNet工業智能網關支持?jǐn)嗑€重連、異常恢復、系統自監控，確保設備實時在線，確保監控系統正常運行。
遠程監控PLC的意義：
基于手機或PC終端的PLC遠程監控和數據采集方案的優勢和特點：
1. 遠程監控系統可以使異地的智力之源得到充分利用。可以使位于異地的專家通過網絡獲得遠程監控?cái)?shù)據，進行分析處理，實現遠程監控。
2. 遠程監控系統可以使異地的物質資源得到充分利用。通過該技術的使用，可以使異地物資資源的共享和遠程實驗得以實現。
3.管理人員使用遠程監控系統，可以不必親臨惡劣的現場環境就可以對現場的工作情況進行監視，完成對參數的設置與調整，修復故障等。
4. 遠程監控系統的應用，可以實現現場運行數據的快速集中和實時采集，獲得現場的監控?cái)?shù)據，提供了遠程故障診斷技術物質基礎。
